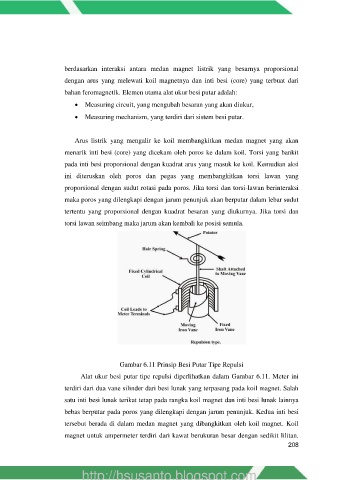

Page 233 - Dasar dan Pengukuran Listrik Semester 1

berdasarkan interaksi antara medan magnet listrik yang besarnya proporsional

dengan arus yang melewati koil magnetnya dan inti besi (core) yang terbuat dari
bahan feromagnetik. Elemen utama alat ukur besi putar adalah:

 Measuring circuit, yang mengubah besaran yang akan diukur,

 Measuring mechanism, yang terdiri dari sistem besi putar.

Arus listrik yang mengalir ke koil membangkitkan medan magnet yang akan
menarik inti besi (core) yang dicekam oleh poros ke dalam koil. Torsi yang bankit

pada inti besi proporsional dengan kuadrat arus yang masuk ke koil. Kemudian aksi

ini diteruskan oleh poros dan pegas yang membangkitkan torsi lawan yang
proporsional dengan sudut rotasi pada poros. Jika torsi dan torsi-lawan berinteraksi

maka poros yang dilengkapi dengan jarum penunjuk akan berputar dalam lebar sudut

tertentu yang proporsional dengan kuadrat besaran yang diukurnya. Jika torsi dan
torsi lawan seimbang maka jarum akan kembali ke posisi semula.

Gambar 6.11 Prinsip Besi Putar Tipe Repulsi

Alat ukur besi putar tipe repulsi diperlihatkan dalam Gambar 6.11. Meter ini
terdiri dari dua vane silinder dari besi lunak yang terpasang pada koil magnet. Salah

satu inti besi lunak terikat tetap pada rangka koil magnet dan inti besi lunak lainnya
bebas berputar pada poros yang dilengkapi dengan jarum penunjuk. Kedua inti besi

tersebut berada di dalam medan magnet yang dibangkitkan oleh koil magnet. Koil

magnet untuk ampermeter terdiri dari kawat berukuran besar dengan sedikit lilitan.
