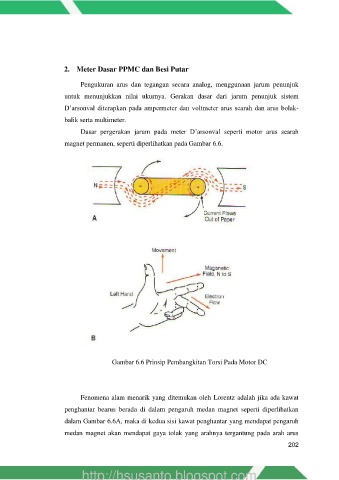

Page 227 - Dasar dan Pengukuran Listrik Semester 1

2. Meter Dasar PPMC dan Besi Putar

Pengukuran arus dan tegangan secara analog, menggunaan jarum penunjuk
untuk menunjukkan nilai ukurnya. Gerakan dasar dari jarum penunjuk sistem

D’arsonval diterapkan pada ampermeter dan voltmeter arus searah dan arus bolak-
balik serta multimeter.

Dasar pergerakan jarum pada meter D’arsonval seperti motor arus searah

magnet permanen, seperti diperlihatkan pada Gambar 6.6.

Gambar 6.6 Prinsip Pembangkitan Torsi Pada Motor DC

Fenomena alam menarik yang ditemukan oleh Lorentz adalah jika ada kawat

penghantar bearus berada di dalam pengaruh medan magnet seperti diperlihatkan

dalam Gambar 6.6A, maka di kedua sisi kawat penghantar yang mendapat pengaruh
medan magnet akan mendapat gaya tolak yang arahnya tergantung pada arah arus

202

http://hsusanto.blogspot.com
