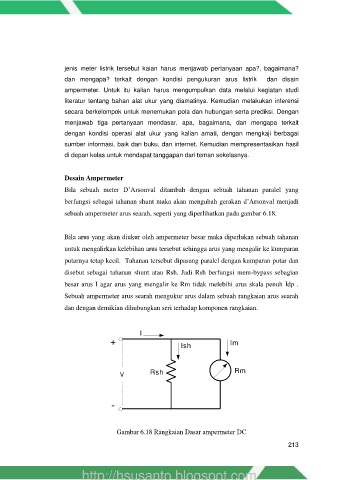

jenis meter listrik tersebut kaian harus menjawab pertanyaan apa?, bagaimana?

dan mengapa? terkait dengan kondisi pengukuran arus listrik dan disain
ampermeter. Untuk itu kalian harus mengumpulkan data melalui kegiatan studi
literatur tentang bahan alat ukur yang diamatinya. Kemudian melakukan inferensi

secara berkelompok untuk menemukan pola dan hubungan serta prediksi. Dengan
menjawab tiga pertanyaan mendasar, apa, bagaimana, dan mengapa terkait
dengan kondisi operasi alat ukur yang kalian amati, dengan mengkaji berbagai

sumber informasi, baik dari buku, dan internet. Kemudian mempresentasikan hasil
di depan kelas untuk mendapat tanggapan dari teman sekelasnya.

Desain Ampermeter

Bila sebuah meter D’Arsonval ditambah dengan sebuah tahanan paralel yang
berfungsi sebagai tahanan shunt maka akan mengubah gerakan d’Arsonval menjadi

sebuah ampermeter arus searah, seperti yang diperlihatkan pada gambar 6.18.

Bila arus yang akan diukur oleh ampermeter besar maka diperlukan sebuah tahanan

untuk mengalirkan kelebihan arus tersebut sehingga arus yang mengalir ke kumparan
putarnya tetap kecil. Tahanan tersebut dipasang paralel dengan kumparan putar dan

disebut sebagai tahanan shunt atau Rsh. Jadi Rsh berfungsi mem-bypass sebagian
besar arus I agar arus yang mengalir ke Rm tidak melebihi arus skala penuh Idp .

Sebuah ampermeter arus searah mengukur arus dalam sebuah rangkaian arus searah

dan dengan demikian dihubungkan seri terhadap komponen rangkaian.

I
+ Im
Ish

V Rsh Rm

-

Gambar 6.18 Rangkaian Dasar ampermeter DC
