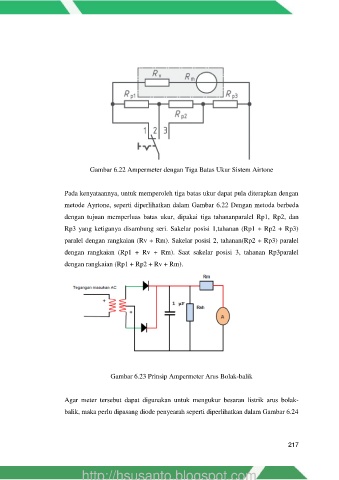

Gambar 6.22 Ampermeter dengan Tiga Batas Ukur Sistem Airtone

Pada kenyataannya, untuk memperoleh tiga batas ukur dapat pula diterapkan dengan
metode Ayrtone, seperti diperlihatkan dalam Gambar 6.22 Dengan metoda berbeda

dengan tujuan memperluas batas ukur, dipakai tiga tahananparalel Rp1, Rp2, dan
Rp3 yang ketiganya disambung seri. Sakelar posisi 1,tahanan (Rp1 + Rp2 + Rp3)

paralel dengan rangkaian (Rv + Rm). Sakelar posisi 2, tahanan(Rp2 + Rp3) paralel
dengan rangkaian (Rp1 + Rv + Rm). Saat sakelar posisi 3, tahanan Rp3paralel

dengan rangkaian (Rp1 + Rp2 + Rv + Rm).

Gambar 6.23 Prinsip Ampermeter Arus Bolak-balik

Agar meter tersebut dapat digunakan untuk mengukur besaran listrik arus bolak-
balik, maka perlu dipasang diode penyearah seperti diperlihatkan dalam Gambar 6.24
