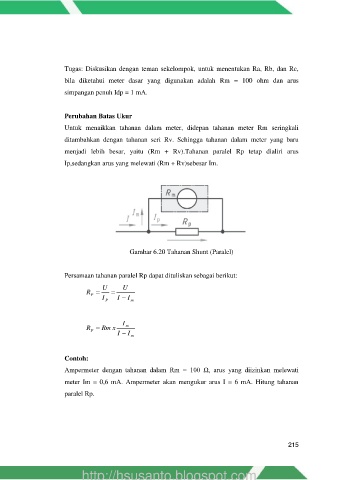

Page 240 - Dasar dan Pengukuran Listrik Semester 1

Tugas: Diskusikan dengan teman sekelompok, untuk menentukan Ra, Rb, dan Rc,

bila diketahui meter dasar yang digunakan adalah Rm = 100 ohm dan arus
simpangan penuh Idp = 1 mA.

Perubahan Batas Ukur
Untuk menaikkan tahanan dalam meter, didepan tahanan meter Rm seringkali

ditambahkan dengan tahanan seri Rv. Sehingga tahanan dalam meter yang baru
menjadi lebih besar, yaitu (Rm + Rv).Tahanan paralel Rp tetap dialiri arus

Ip,sedangkan arus yang melewati (Rm + Rv)sebesar Im.

Gambar 6.20 Tahanan Shunt (Paralel)

Persamaan tahanan paralel Rp dapat dituliskan sebagai berikut:
U U
R  
P
I P I  I m

I
R  Rm x I  m I m
P

Contoh:
Ampermeter dengan tahanan dalam Rm = 100 Ω, arus yang diizinkan melewati

meter Im = 0,6 mA. Ampermeter akan mengukur arus I = 6 mA. Hitung tahanan
paralel Rp.

215
