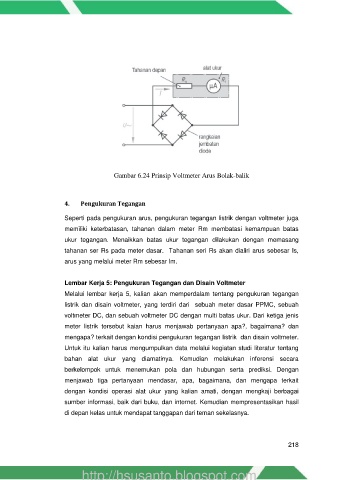

Gambar 6.24 Prinsip Voltmeter Arus Bolak-balik

4. Pengukuran Tegangan

Seperti pada pengukuran arus, pengukuran tegangan listrik dengan voltmeter juga
memiliki keterbatasan, tahanan dalam meter Rm membatasi kemampuan batas

ukur tegangan. Menaikkan batas ukur tegangan dilakukan dengan memasang
tahanan ser Rs pada meter dasar. Tahanan seri Rs akan dialiri arus sebesar Is,
arus yang melalui meter Rm sebesar Im.

Lembar Kerja 5: Pengukuran Tegangan dan Disain Voltmeter

Melalui lembar kerja 5, kalian akan memperdalam tentang pengukuran tegangan
listrik dan disain voltmeter, yang terdiri dari sebuah meter dasar PPMC, sebuah
voltmeter DC, dan sebuah voltmeter DC dengan multi batas ukur. Dari ketiga jenis

meter listrik tersebut kaian harus menjawab pertanyaan apa?, bagaimana? dan
mengapa? terkait dengan kondisi pengukuran tegangan listrik dan disain voltmeter.

Untuk itu kalian harus mengumpulkan data melalui kegiatan studi literatur tentang
bahan alat ukur yang diamatinya. Kemudian melakukan inferensi secara
berkelompok untuk menemukan pola dan hubungan serta prediksi. Dengan

menjawab tiga pertanyaan mendasar, apa, bagaimana, dan mengapa terkait
dengan kondisi operasi alat ukur yang kalian amati, dengan mengkaji berbagai
sumber informasi, baik dari buku, dan internet. Kemudian mempresentasikan hasil

di depan kelas untuk mendapat tanggapan dari teman sekelasnya.
