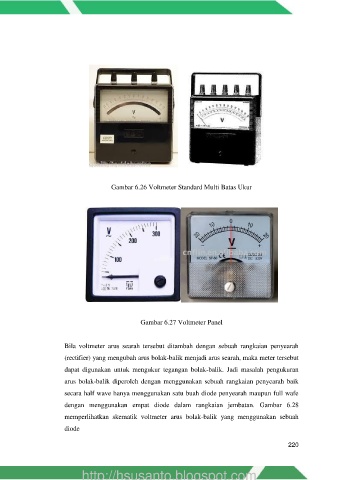

Gambar 6.26 Voltmeter Standard Multi Batas Ukur

























                                                  Gambar 6.27 Voltmeter Panel


                        Bila  voltmeter  arus  searah  tersebut  ditambah  dengan  sebuah  rangkaian  penyearah

                        (rectifier) yang mengubah arus bolak-balik menjadi arus searah, maka meter tersebut
                        dapat  digunakan  untuk  mengukur  tegangan  bolak-balik.  Jadi  masalah  pengukuran

                        arus bolak-balik  diperoleh dengan menggunakan sebuah  rangkaian penyearah baik
                        secara half wave hanya menggunakan satu buah diode penyearah maupun full wafe

                        dengan  menggunakan  empat  diode  dalam  rangkaian  jembatan.  Gambar  6.28
                        memperlihatkan  skematik  voltmeter  arus  bolak-balik  yang  menggunakan  sebuah

                        diode
