Desain Voltmeter

Bila sebuah meter D’Arsonval ditambah dengan sebuah tahanan seri yang berfungsi
sebagai tahanan pengali maka akan mengubah gerakan d’Arsonval menjadi sebuah

voltmeter arus searah, seperti yang diperlihatkan pada gambar 6.25.

Rs
+ Im

Rm
V

-

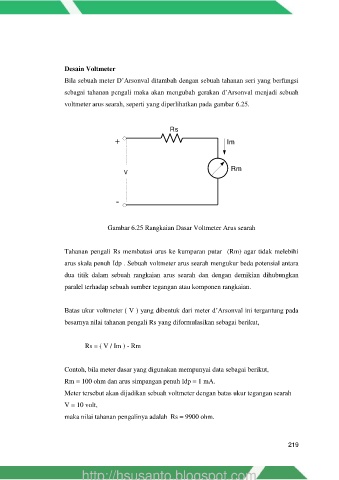

Gambar 6.25 Rangkaian Dasar Voltmeter Arus searah

Tahanan pengali Rs membatasi arus ke kumparan putar (Rm) agar tidak melebihi

arus skala penuh Idp . Sebuah voltmeter arus searah mengukur beda potensial antara
dua titik dalam sebuah rangkaian arus searah dan dengan demikian dihubungkan

paralel terhadap sebuah sumber tegangan atau komponen rangkaian.

Batas ukur voltmeter ( V ) yang dibentuk dari meter d’Arsonval ini tergantung pada

besarnya nilai tahanan pengali Rs yang diformulasikan sebagai berikut,

Rs = ( V / Im ) - Rm

Contoh, bila meter dasar yang digunakan mempunyai data sebagai berikut,

Rm = 100 ohm dan arus simpangan penuh Idp = 1 mA.
Meter tersebut akan dijadikan sebuah voltmeter dengan batas ukur tegangan searah

V = 10 volt,
maka nilai tahanan pengalinya adalah Rs = 9900 ohm.
