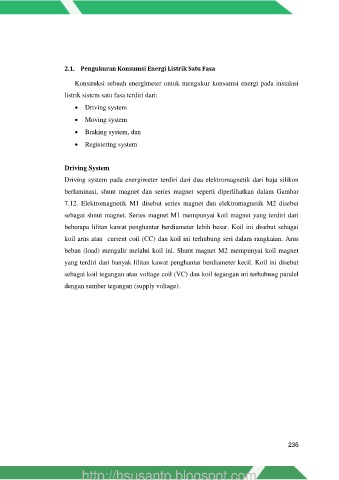

2.1. Pengukuran Konsumsi Energi Listrik Satu Fasa

Konstruksi sebuah energimeter untuk mengukur konsumsi energi pada instalasi

listrik sistem satu fasa terdiri dari:

 Driving system
 Moving system

 Braking system, dan

 Registering system

Driving System
Driving system pada energimeter terdiri dari dua elektromagnetik dari baja silikon

berlaminasi, shunt magnet dan series magnet seperti diperlihatkan dalam Gambar

7.12. Elektromagnetik M1 disebut series magnet dan elektromagnetik M2 disebut
sebagai shnut magnet. Series magnet M1 mempunyai koil magnet yang terdiri dari

beberapa lilitan kawat penghantar berdiameter lebih besar. Koil ini disebut sebagai

koil arus atau current coil (CC) dan koil ini terhubung seri dalam rangkaian. Arus
beban (load) mengalir melalui koil ini. Shunt magnet M2 mempunyai koil magnet

yang terdiri dari banyak lilitan kawat penghantar berdiameter kecil. Koil ini disebut
sebagai koil tegangan atau voltage coil (VC) dan koil tegangan ini terhubung paralel

dengan sumber tegangan (supply voltage).
