Daya semu tiga fasa

S = P + JQ = 4,5 + j 1,9 = 4,9 kVA

Sudut  = arc tg. ( P / S ) = arc. tg. ( 4,5 / 4,9 ) = 47,30.

Penyambungan Wattmeter secara Tak Langsung
Sampai sejauh ini yang kita lakukan adalah penyambungan meter baik ampermeter,

voltmeter dan wattmeter secara langsung. Penyambungan meter secara langsung
hanya dapat diterapkan pada beban rendah. Bagi beban tinggi di mana arus fasanya

besar dan mungkin juga tegangan fasanya, maka dilakukan cara lain yaitu

penyambungan meter secara tidak langsung. Penyambungan secar tidak langsung
dilakukan dengan memanfaatkan trafo ukur yang terdiri dari trafo arus dan trafo

tegangan seperti diperlihatkan dalam gambar 7.11.

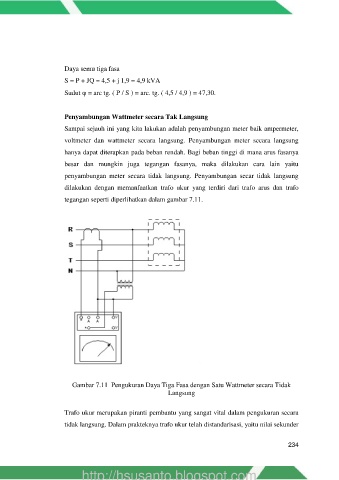

Gambar 7.11 Pengukuran Daya Tiga Fasa dengan Satu Wattmeter secara Tidak
Langsung

Trafo ukur merupakan piranti pembantu yang sangat vital dalam pengukuran secara
tidak langsung. Dalam prakteknya trafo ukur telah distandarisasi, yaitu nilai sekunder

234
