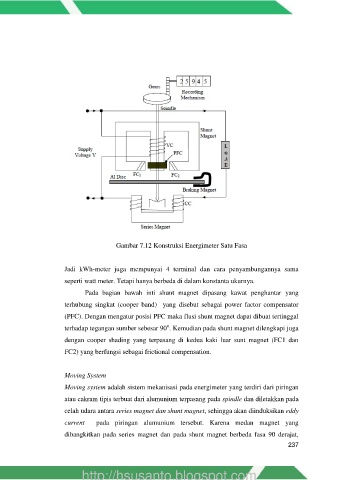

Gambar 7.12 Konstruksi Energimeter Satu Fasa

Jadi kWh-meter juga mempunyai 4 terminal dan cara penyambungannya sama

seperti watt meter. Tetapi hanya berbeda di dalam konstanta ukurnya.
Pada bagian bawah inti shunt magnet dipasang kawat penghantar yang

terhubung singkat (cooper band) yang disebut sebagai power factor compensator
(PFC). Dengan mengatur posisi PFC maka flusi shunt magnet dapat dibuat tertinggal

o
terhadap tegangan sumber sebesar 90 . Kemudian pada shunt magnet dilengkapi juga
dengan cooper shading yang terpasang di kedua kaki luar sunt magnet (FC1 dan
FC2) yang berfungsi sebagai frictional compensation.

Moving System

Moving system adalah sistem mekanisasi pada energimeter yang terdiri dari piringan

atau cakram tipis terbuat dari alumunium terpasang pada spindle dan diletakkan pada
celah udara antara series magnet dan shunt magnet, sehingga akan diinduksikan eddy

current pada piringan alumunium tersebut. Karena medan magnet yang
dibangkitkan pada series magnet dan pada shunt magnet berbeda fasa 90 derajat,
