maka akan dibangkitkan medan putar seperti halnya yang terjadi motor kutub

bayangan (shaded pole) sehingga piringan berputar.

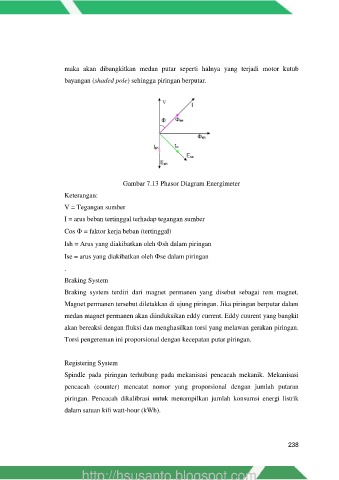

Gambar 7.13 Phasor Diagram Energimeter

Keterangan:
V = Tegangan sumber

I = arus beban tertinggal terhadap tegangan sumber

Cos  = faktor kerja beban (tertinggal)

Ish = Arus yang diakibatkan oleh sh dalam piringan
Ise = arus yang diakibatkan oleh se dalam piringan

.

Braking System
Braking system terdiri dari magnet permanen yang disebut sebagai rem magnet.

Magnet permanen tersebut diletakkan di ujung piringan. Jika piringan berputar dalam
medan magnet permanen akan diinduksikan eddy current. Eddy cuurent yang bangkit

akan bereaksi dengan fluksi dan menghasilkan torsi yang melawan gerakan piringan.

Torsi pengereman ini proporsional dengan kecepatan putar piringan.

Registering System
Spindle pada piringan terhubung pada mekanisasi pencacah mekanik. Mekanisasi

pencacah (counter) mencatat nomor yang proporsional dengan jumlah putaran
piringan. Pencacah dikalibrasi untuk menampilkan jumlah konsumsi energi listrik

dalam satuan kili watt-hour (kWh).
