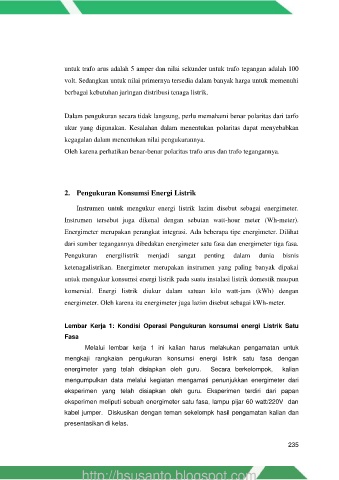

untuk trafo arus adalah 5 amper dan nilai sekunder untuk trafo tegangan adalah 100

volt. Sedangkan untuk nilai primernya tersedia dalam banyak harga untuk memenuhi
berbagai kebutuhan jaringan distribusi tenaga listrik.

Dalam pengukuran secara tidak langsung, perlu memahami benar polaritas dari tarfo

ukur yang digunakan. Kesalahan dalam menentukan polaritas dapat menyebabkan

kegagalan dalam menentukan nilai pengukurannya.
Oleh karena perhatikan benar-benar polaritas trafo arus dan trafo tegangannya.

2. Pengukuran Konsumsi Energi Listrik

Instrumen untuk mengukur energi listrik lazim disebut sebagai energimeter.
Instrumen tersebut juga dikenal dengan sebutan watt-hour meter (Wh-meter).

Energimeter merupakan perangkat integrasi. Ada beberapa tipe energimeter. Dilihat
dari sumber tegangannya dibedakan energimeter satu fasa dan energimeter tiga fasa.

Pengukuran energilistrik menjadi sangat penting dalam dunia bisnis

ketenagalistrikan. Energimeter merupakan instrumen yang paling banyak dipakai
untuk mengukur konsumsi energi listrik pada suatu instalasi listrik domestik maupun

komersial. Energi listrik diukur dalam satuan kilo watt-jam (kWh) dengan

energimeter. Oleh karena itu energimeter juga lazim disebut sebagai kWh-meter.

Lembar Kerja 1: Kondisi Operasi Pengukuran konsumsi energi Listrik Satu
Fasa
Melalui lembar kerja 1 ini kalian harus melakukan pengamatan untuk

mengkaji rangkaian pengukuran konsumsi energi listrik satu fasa dengan
energimeter yang telah disiapkan oleh guru. Secara berkelompok, kalian
mengumpulkan data melalui kegiatan mengamati penunjukkan energimeter dari

eksperimen yang telah disiapkan oleh guru. Eksperimen terdiri dari papan
eksperimen meliputi sebuah energimeter satu fasa, lampu pijar 60 watt/220V dan

kabel jumper. Diskusikan dengan teman sekelompk hasil pengamatan kalian dan
presentasikan di kelas.

235
