Titik A-B dipasang Voltmeter mengukur beda tegangan, jika meter menunjukkan

nol,artinya tegangan U1 = U3 disebut kondisi seimbang. Jika U1 ≠ U3 disebut

kondisi tidak seimbang dan meter menunjukkan angka tertentu.

Aplikasi praktis dipakai model Gambar 5.63, di mana R1 = Rx merupakan tahanan

yang dicari besarannya. R2 = Rn adalah tahanan yang bisa diatur besarannya. R3 dan
R4 dari tahanan geser. Dengan mengatur posisi tahanan geser B, sampai Voltmeter

posisi nol. Kondisi ini disebut setimbang, maka berlaku rumus kesetimbangan
jembatan Wheatstone.

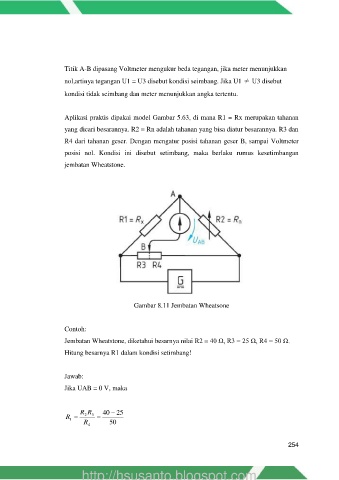

Gambar 8.11 Jembatan Wheatsone

Contoh:

Jembatan Wheatstone, diketahui besarnya nilai R2 = 40 Ω, R3 = 25 Ω, R4 = 50 Ω.
Hitung besarnya R1 dalam kondisi setimbang!

Jawab:
Jika UAB = 0 V, maka

R R 40  25
R  2 3 
1
R 4 50

254
