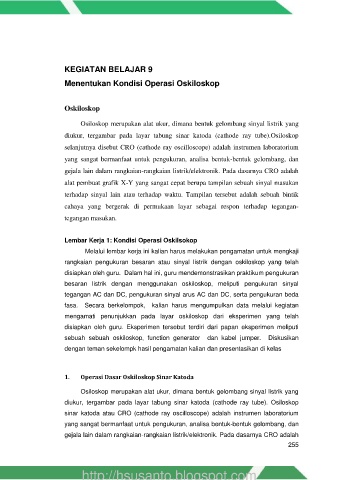

KEGIATAN BELAJAR 9
Menentukan Kondisi Operasi Oskiloskop
Oskiloskop
Osiloskop merupakan alat ukur, dimana bentuk gelombang sinyal listrik yang
diukur, tergambar pada layar tabung sinar katoda (cathode ray tube).Osiloskop
selanjutnya disebut CRO (cathode ray oscilloscope) adalah instrumen laboratorium
yang sangat bermanfaat untuk pengukuran, analisa bentuk-bentuk gelombang, dan
gejala lain dalam rangkaian-rangkaian listrik/elektronik. Pada dasarnya CRO adalah
alat pembuat grafik X-Y yang sangat cepat berupa tampilan sebuah sinyal masukan
terhadap sinyal lain atau terhadap waktu. Tampilan tersebut adalah sebuah bintik
cahaya yang bergerak di permukaan layar sebagai respon terhadap tegangan-
tegangan masukan.
Lembar Kerja 1: Kondisi Operasi Oskilsokop
Melalui lembar kerja ini kalian harus melakukan pengamatan untuk mengkaji
rangkaian pengukuran besaran atau sinyal listrik dengan oskiloskop yang telah
disiapkan oleh guru. Dalam hal ini, guru mendemonstrasikan praktikum pengukuran
besaran listrik dengan menggunakan oskiloskop, meliputi pengukuran sinyal
tegangan AC dan DC, pengukuran sinyal arus AC dan DC, serta pengukuran beda
fasa. Secara berkelompok, kalian harus mengumpulkan data melalui kegiatan
mengamati penunjukkan pada layar oskiloskop dari eksperimen yang telah
disiapkan oleh guru. Eksperimen tersebut terdiri dari papan eksperimen meliputi
sebuah sebuah oskiloskop, function generator dan kabel jumper. Diskusikan
dengan teman sekelompk hasil pengamatan kalian dan presentasikan di kelas
1. Operasi Dasar Oskiloskop Sinar Katoda
Osiloskop merupakan alat ukur, dimana bentuk gelombang sinyal listrik yang
diukur, tergambar pada layar tabung sinar katoda (cathode ray tube). Osiloskop
sinar katoda atau CRO (cathode ray oscilloscope) adalah instrumen laboratorium
yang sangat bermanfaat untuk pengukuran, analisa bentuk-bentuk gelombang, dan
gejala lain dalam rangkaian-rangkaian listrik/elektronik. Pada dasarnya CRO adalah
