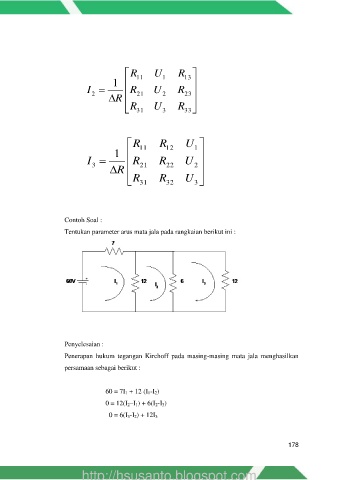

Page 203 - Dasar dan Pengukuran Listrik Semester 1

R 11 U 1 R 13 
1  
I 2   R 21 U 2 R 23 

R
R 31 U 3 R 33 



R R U 
1  11 12 1 
I 3   R 21 R 22 U 2 

R
R 31 R 32 U 3 



Contoh Soal :

Tentukan parameter arus mata jala pada rangkaian berikut ini :

Penyelesaian :

Penerapan hukum tegangan Kirchoff pada masing-masing mata jala menghasilkan

persamaan sebagai berikut :

60 = 7I 1 + 12 (I 1-I 2)

0 = 12(I 2–I 1) + 6(I 2-I 3)
0 = 6(I 3-I 2) + 12I 3

178
