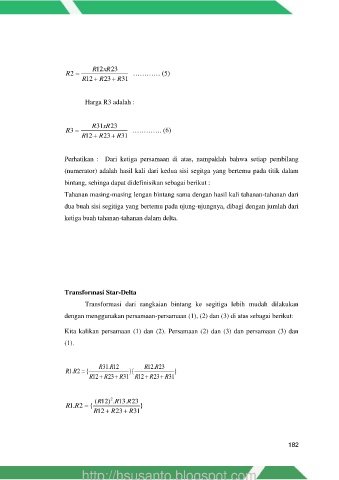

Page 207 - Dasar dan Pengukuran Listrik Semester 1

R 12xR 23
R 2  ………… (5)
R 12 R 23 R 31

Harga R3 adalah :

R 31xR 23
R 3  …………. (6)
R 12 R 23 R 31

Perhatikan : Dari ketiga persamaan di atas, nampaklah bahwa setiap pembilang

(numerator) adalah hasil kali dari kedua sisi segitga yang bertemu pada titik dalam
bintang, sehinga dapat didefinisikan sebagai berikut :

Tahanan masing-masing lengan bintang sama dengan hasil kali tahanan-tahanan dari
dua buah sisi segitiga yang bertemu pada ujung-ujungnya, dibagi dengan jumlah dari

ketiga buah tahanan-tahanan dalam delta.

Transformasi Star-Delta

Transformasi dari rangkaian bintang ke segitiga lebih mudah dilakukan
dengan menggunakan persamaan-persamaan (1), (2) dan (3) di atas sebagai berikut:

Kita kalikan persamaan (1) dan (2). Persamaan (2) dan (3) dan persamaan (3) dan
(1).

R 31 .R 12 R 12 .R 23
R . 1 R 2  { }{ }
R 12 R 23 R 31 R 12 R 23 R 31

(R 12 2 . ) R 13 .R 23
R . 1 R 2  { }
R 12 R 23 R 31

182
