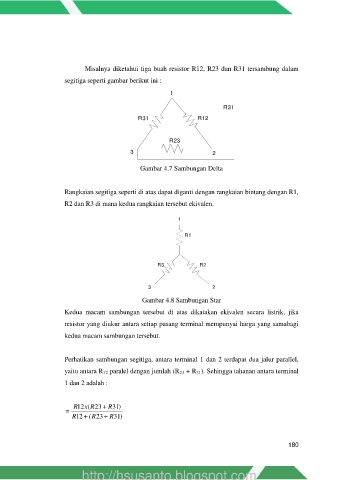

Misalnya diketahui tiga buah resistor R12, R23 dan R31 tersambung dalam

segitiga seperti gambar berikut ini :

1

R3131
R
R31 R12

R23

3 2

Gambar 4.7 Sambungan Delta

Rangkaian segitiga seperti di atas dapat diganti dengan rangkaian bintang dengan R1,

R2 dan R3 di mana kedua rangkaian tersebut ekivalen.

1

R1

R3 R2

3 2

Gambar 4.8 Sambungan Star

Kedua macam sambungan tersebut di atas dikatakan ekivalen secara listrik, jika
resistor yang diukur antara setiap pasang terminal mempunyai harga yang samabagi

kedua macam sambungan tersebut.

Perhatikan sambungan segitiga, antara terminal 1 dan 2 terdapat dua jalur parallel,
yaitu antara R 12 paralel dengan jumlah (R 23 + R 31). Sehingga tahanan antara terminal

1 dan 2 adalah :

R 12x (R 23 R 31 )

R 12  (R 23 R 31 )

180
