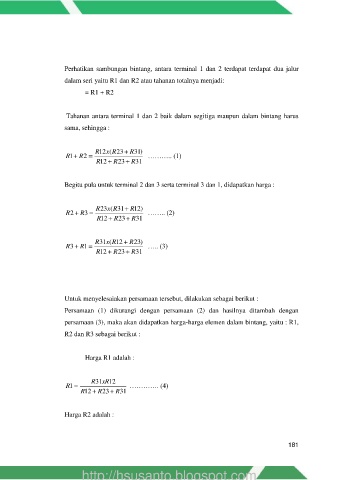

Perhatikan sambungan bintang, antara terminal 1 dan 2 terdapat terdapat dua jalur

dalam seri yaitu R1 dan R2 atau tahanan totalnya menjadi:
= R1 + R2

Tahanan antara terminal 1 dan 2 baik dalam segitiga maupun dalam bintang harus

sama, sehingga :

R 12x (R 23 R 31 )
R 1 R 2  ……….. (1)
R 12 R 23 R 31

Begitu pula untuk terminal 2 dan 3 serta terminal 3 dan 1, didapatkan harga :

R 23x (R 31 R 12 )
R 2 R 3  …….. (2)
R 12 R 23 R 31

R 31x (R 12 R 23 )
R 3 R 1  ….. (3)
R 12 R 23 R 31

Untuk menyelesaiakan persamaan tersebut, dilakukan sebagai berikut :
Persamaan (1) dikurangi dengan persamaan (2) dan hasilnya ditambah dengan

persamaan (3), maka akan didapatkan harga-harga elemen dalam bintang, yaitu : R1,
R2 dan R3 sebagai berikut :

Harga R1 adalah :

R 31xR 12
R 1  …………. (4)
R 12 R 23 R 31

Harga R2 adalah :
