6. Rangkaian Jembatan
Jembatan wheatstone adalah susunan komponen komponen elektronika yang
berupa resistor dan catu daya seperti tampak pada gambar berikut ;

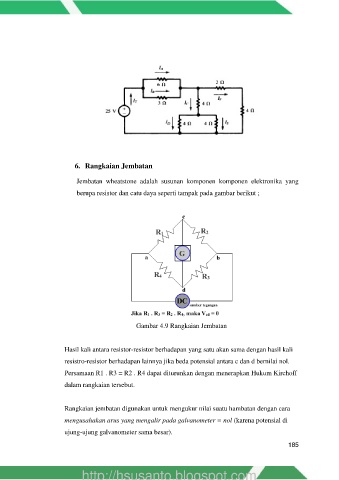

Gambar 4.9 Rangkaian Jembatan
Hasil kali antara resistor-resistor berhadapan yang satu akan sama dengan hasil kali
resistro-resistor berhadapan lainnya jika beda potensial antara c dan d bernilai nol.
Persamaan R1 . R3 = R2 . R4 dapat diturunkan dengan menerapkan Hukum Kirchoff
dalam rangkaian tersebut.
Rangkaian jembatan digunakan untuk mengukur nilai suatu hambatan dengan cara
mengusahakan arus yang mengalir pada galvanometer = nol (karena potensial di
ujung-ujung galvanometer sama besar).
