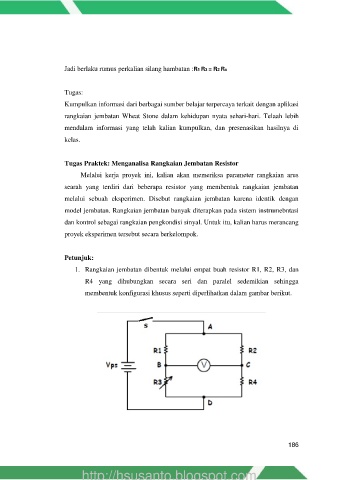

Page 211 - Dasar dan Pengukuran Listrik Semester 1

Jadi berlaku rumus perkalian silang hambatan :R1 R3 = R2 Rx

Tugas:

Kumpulkan informasi dari berbagai sumber belajar terpercaya terkait dengan aplikasi
rangkaian jembatan Wheat Stone dalam kehidupan nyata sehari-hari. Telaah lebih

mendalam informasi yang telah kalian kumpulkan, dan presenasikan hasilnya di

kelas.

Tugas Praktek: Menganalisa Rangkaian Jembatan Resistor

Melalui kerja proyek ini, kalian akan memeriksa parameter rangkaian arus
searah yang terdiri dari beberapa resistor yang membentuk rangkaian jembatan

melalui sebuah eksperimen. Disebut rangkaian jembatan karena identik dengan
model jembatan. Rangkaian jembatan banyak diterapkan pada sistem instrumebntasi

dan kontrol sebagai rangkaian pengkondisi sinyal. Untuk itu, kalian harus merancang
proyek eksperimen tersebut secara berkelompok.

Petunjuk:
1. Rangkaian jembatan dibentuk melalui empat buah resistor R1, R2, R3, dan

R4 yang dihubungkan secara seri dan paralel sedemikian sehingga
membentuk konfigurasi khusus seperti diperlihatkan dalam gambar berikut.

186
