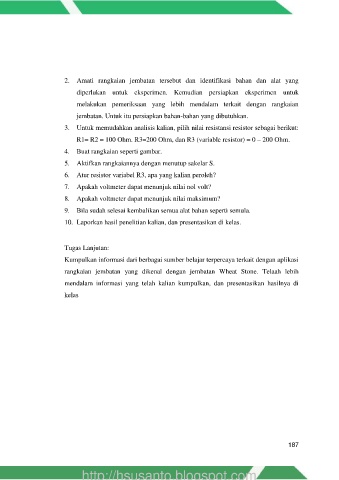

2. Amati rangkaian jembatan tersebut dan identifikasi bahan dan alat yang
diperlukan untuk eksperimen. Kemudian persiapkan eksperimen untuk

melakukan pemeriksaan yang lebih mendalam terkait dengan rangkaian
jembatan. Untuk itu persiapkan bahan-bahan yang dibutuhkan.

3. Untuk memudahkan analisis kalian, pilih nilai resistansi resistor sebagai berikut:

R1= R2 = 100 Ohm. R3=200 Ohm, dan R3 (variable resistor) = 0 – 200 Ohm.
4. Buat rangkaian seperti gambar.

5. Aktifkan rangkaiannya dengan menutup sakelar S.

6. Atur resistor variabel R3, apa yang kalian peroleh?
7. Apakah voltmeter dapat menunjuk nilai nol volt?

8. Apakah voltmeter dapat menunjuk nilai maksimum?
9. Bila sudah selesai kembalikan semua alat bahan seperti semula.

10. Laporkan hasil penelitian kalian, dan presentasikan di kelas.

Tugas Lanjutan:
Kumpulkan informasi dari berbagai sumber belajar terpercaya terkait dengan aplikasi

rangkaian jembatan yang dikenal dengan jembatan Wheat Stone. Telaah lebih
mendalam informasi yang telah kalian kumpulkan, dan presentasikan hasilnya di

kelas
