menentukan nilai kesalahan ukur yang akan diperoleh. Untuk jelasnya perhatikan

cara penyambungan wattmeter yang diperlihatkan pada gambar 7.7a dan 7.7.b.

(a)

(b)

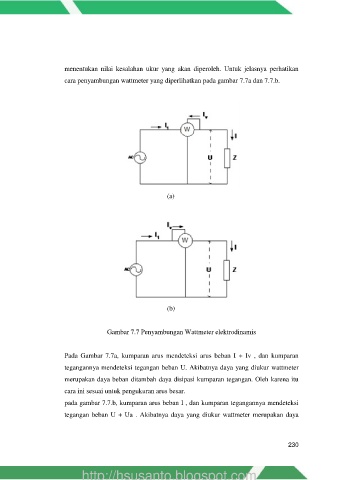

Gambar 7.7 Penyambungan Wattmeter elektrodinamis

Pada Gambar 7.7a, kumparan arus mendeteksi arus beban I + Iv , dan kumparan

tegangannya mendeteksi tegangan beban U. Akibatnya daya yang diukur wattmeter
merupakan daya beban ditambah daya disipasi kumparan tegangan. Oleh karena itu

cara ini sesuai untuk pengukuran arus besar.
pada gambar 7.7.b, kumparan arus beban I , dan kumparan tegangannya mendeteksi

tegangan beban U + Ua . Akibatnya daya yang diukur wattmeter merupakan daya
