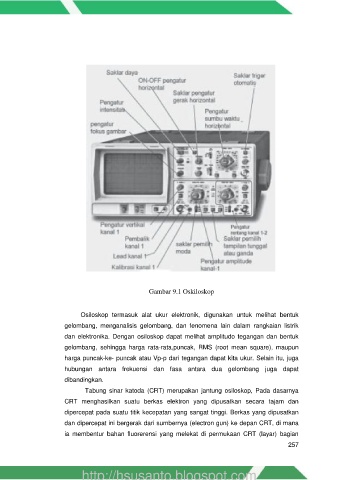

Gambar 9.1 Oskiloskop

Osiloskop termasuk alat ukur elektronik, digunakan untuk melihat bentuk

gelombang, menganalisis gelombang, dan fenomena lain dalam rangkaian listrik
dan elektronika. Dengan osiloskop dapat melihat amplitudo tegangan dan bentuk
gelombang, sehingga harga rata-rata,puncak, RMS (root mean square), maupun

harga puncak-ke- puncak atau Vp-p dari tegangan dapat kita ukur. Selain itu, juga
hubungan antara frekuensi dan fasa antara dua gelombang juga dapat
dibandingkan.

Tabung sinar katoda (CRT) merupakan jantung osiloskop, Pada dasarnya
CRT menghasilkan suatu berkas elektron yang dipusatkan secara tajam dan

dipercepat pada suatu titik kecepatan yang sangat tinggi. Berkas yang dipusatkan
dan dipercepat ini bergerak dari sumbernya (electron gun) ke depan CRT, di mana
ia membentur bahan fluorerensi yang melekat di permukaan CRT (layar) bagian
