= 2 div · 360°/8div = 90°
Tampilan sinyal sinusoida tegangan U1 (tegangan catudaya) dan tegangan U2 (jika
dibagi dengan R1,representasi dari arus AC).
Pergeseran phasa antara tegangan dan arussebesar ϕ =900

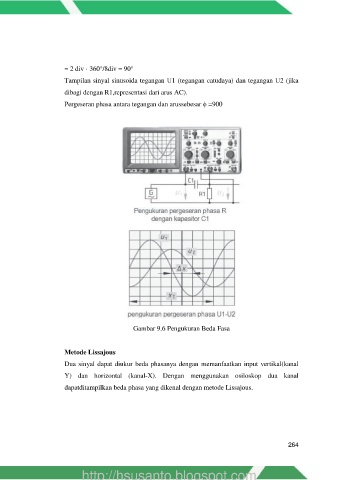

Gambar 9.6 Pengukuran Beda Fasa
Metode Lissajous
Dua sinyal dapat diukur beda phasanya dengan memanfaatkan input vertikal(kanal
Y) dan horizontal (kanal-X). Dengan menggunakan osiloskop dua kanal
dapatditampilkan beda phasa yang dikenal dengan metode Lissajous.
