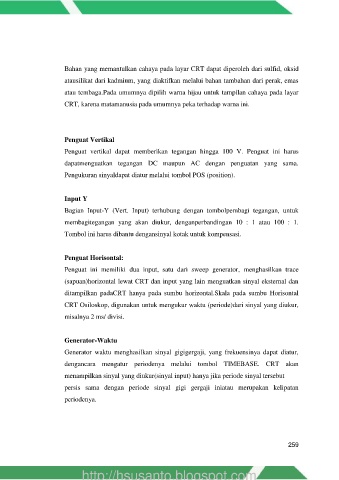

Bahan yang memantulkan cahaya pada layar CRT dapat diperoleh dari sulfid, oksid

atausilikat dari kadmium, yang diaktifkan melalui bahan tambahan dari perak, emas
atau tembaga.Pada umumnya dipilih warna hijau untuk tampilan cahaya pada layar

CRT, karena matamanusia pada umumnya peka terhadap warna ini.

Penguat Vertikal
Penguat vertikal dapat memberikan tegangan hingga 100 V. Penguat ini harus

dapatmenguatkan tegangan DC maupun AC dengan penguatan yang sama.

Pengukuran sinyaldapat diatur melalui tombol POS (position).

Input Y
Bagian Input-Y (Vert. Input) terhubung dengan tombolpembagi tegangan, untuk

membagitegangan yang akan diukur, denganperbandingan 10 : 1 atau 100 : 1.
Tombol ini harus dibantu dengansinyal kotak untuk kompensasi.

Penguat Horisontal:
Penguat ini memiliki dua input, satu dari sweep generator, menghasilkan trace

(sapuan)horizontal lewat CRT dan input yang lain menguatkan sinyal eksternal dan
ditampilkan padaCRT hanya pada sumbu horizontal.Skala pada sumbu Horisontal

CRT Osiloskop, digunakan untuk mengukur waktu (periode)dari sinyal yang diukur,
misalnya 2 ms/ divisi.

Generator-Waktu
Generator waktu menghasilkan sinyal gigigergaji, yang frekuensinya dapat diatur,

dengancara mengatur periodenya melalui tombol TIMEBASE. CRT akan

menampilkan sinyal yang diukur(sinyal input) hanya jika periode sinyal tersebut
persis sama dengan periode sinyal gigi gergaji iniatau merupakan kelipatan

periodenya.
