2. Pengukuran Sinyal Tegangan

Pengukuran Sinyal tegangan DC
Tahanan R1 dan R2 berfungsi sebagai pembagitegangan. Ground osiloskop dihubung

kan ke negatipcatu daya DC. Probe kanal-1 dihubungkan ujungsambungan R1
dengan R2. Tegangan searah diukurpada mode DC.

Misalnya:
VDC = 5V/div. 3div = 15 V

Bentuk tegangan DC merupakan garis tebal lurus padalayar CRT. Tegangan terukur

diukur dari garis nol kegaris horizontal DC.

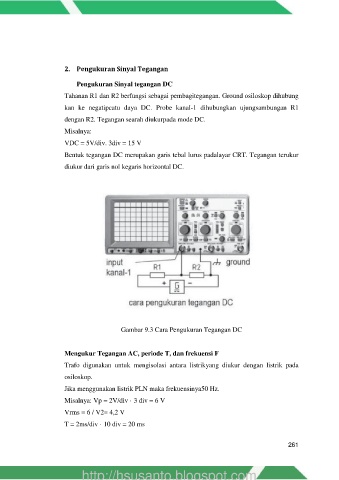

Gambar 9.3 Cara Pengukuran Tegangan DC

Mengukur Tegangan AC, periode T, dan frekuensi F
Trafo digunakan untuk mengisolasi antara listrikyang diukur dengan listrik pada

osiloskop.
Jika menggunakan listrik PLN maka frekuensinya50 Hz.

Misalnya: Vp = 2V/div · 3 div = 6 V

Vrms = 6 / V2= 4,2 V
T = 2ms/div · 10 div = 20 ms
