Page 290 - Dasar dan Pengukuran Listrik Semester 1

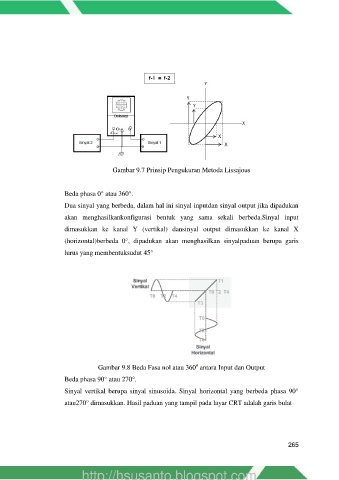

Gambar 9.7 Prinsip Pengukuran Metoda Lissajous

Beda phasa 0° atau 360°.
Dua sinyal yang berbeda, dalam hal ini sinyal inputdan sinyal output jika dipadukan

akan menghasilkankonfigurasi bentuk yang sama sekali berbeda.Sinyal input
dimasukkan ke kanal Y (vertikal) dansinyal output dimasukkan ke kanal X

(horizontal)berbeda 0°, dipadukan akan menghasilkan sinyalpaduan berupa garis
lurus yang membentuksudut 45°

o
Gambar 9.8 Beda Fasa nol atau 360 antara Input dan Output
Beda phasa 90° atau 270°.

Sinyal vertikal berupa sinyal sinusoida. Sinyal horizontal yang berbeda phasa 90°
atau270° dimasukkan. Hasil paduan yang tampil pada layar CRT adalah garis bulat

265
