f = 1/T = 1/20ms = 50 Hz

Tegangan AC berbentuk sinusoida dengan tinggiU dan lebar periodenya T. Besarnya
tegangan 6 V danperiodenya 20 milidetik dan frekuensinya 50 Hz.

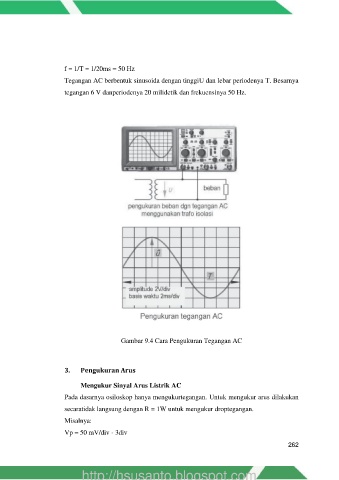

Gambar 9.4 Cara Pengukuran Tegangan AC

3. Pengukuran Arus

Mengukur Sinyal Arus Listrik AC
Pada dasarnya osiloskop hanya mengukurtegangan. Untuk mengukur arus dilakukan

secaratidak langsung dengan R = 1W untuk mengukur droptegangan.
Misalnya:

Vp = 50 mV/div · 3div

262
