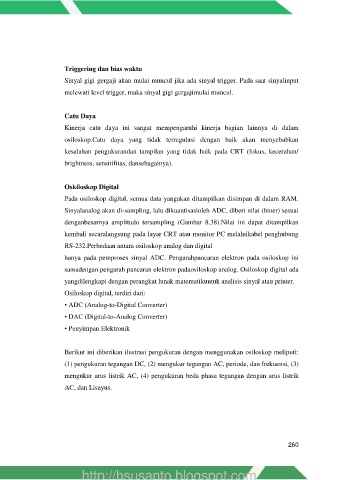

Triggering dan bias waktu

Sinyal gigi gergaji akan mulai muncul jika ada sinyal trigger. Pada saat sinyalinput
melewati level trigger, maka sinyal gigi gergajimulai muncul.

Catu Daya
Kinerja catu daya ini sangat mempengaruhi kinerja bagian lainnya di dalam

osiloskop.Catu daya yang tidak terregulasi dengan baik akan menyebabkan
kesalahan pengukurandan tampilan yang tidak baik pada CRT (fokus, kecerahan/

brightness, sensitifitas, dansebagainya).

Oskiloskop Digital

Pada osiloskop digital, semua data yangakan ditampilkan disimpan di dalam RAM.
Sinyalanalog akan di-sampling, lalu dikuantisasioleh ADC, diberi nilai (biner) sesuai

denganbesarnya amplitudo tersampling (Gambar 8.38).Nilai ini dapat ditampilkan
kembali secaralangsung pada layar CRT atau monitor PC melaluikabel penghubung

RS-232.Perbedaan antara osiloskop analog dan digital

hanya pada pemproses sinyal ADC. Pengarahpancaran elektron pada osiloskop ini
samadengan pengarah pancaran elektron padaosiloskop analog. Osiloskop digital ada

yangdilengkapi dengan perangkat lunak matematikuntuk analisis sinyal atau printer.
Osiloskop digital, terdiri dari:

• ADC (Analog-to-Digital Converter)
• DAC (Digital-to-Analog Converter)

• Penyimpan Elektronik

Berikut ini diberikan ilustrasi pengukuran dengan menggunakan osiloskop meliputi:

(1) pengukuran tegangan DC, (2) mengukur tegangan AC, periode, dan frekuensi, (3)

mengukur arus listrik AC, (4) pengukuran beda phasa tegangan dengan arus listrik
AC, dan Lisayus.
