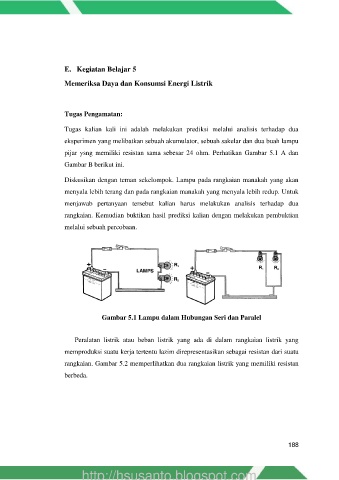

Page 213 - Dasar dan Pengukuran Listrik Semester 1

E. Kegiatan Belajar 5

Memeriksa Daya dan Konsumsi Energi Listrik

Tugas Pengamatan:

Tugas kalian kali ini adalah melakukan prediksi melalui analisis terhadap dua
eksperimen yang melibatkan sebuah akumulator, sebuah sakelar dan dua buah lampu

pijar ysng memiliki resistan sama sebesar 24 ohm. Perhatikan Gambar 5.1 A dan
Gambar B berikut ini.

Diskusikan dengan teman sekelompok. Lampu pada rangkaian manakah yang akan

menyala lebih terang dan pada rangkaian manakah yang menyala lebih redup. Untuk

menjawab pertanyaan tersebut kalian harus melakukan analisis terhadap dua
rangkaian. Kemudian buktikan hasil prediksi kalian dengan melakukan pembuktian

melalui sebuah percobaan.

Gambar 5.1 Lampu dalam Hubungan Seri dan Paralel

Peralatan listrik atau beban listrik yang ada di dalam rangkaian listrik yang
memproduksi suatu kerja tertentu lazim direpresentasikan sebagai resistan dari suatu

rangkaian. Gambar 5.2 memperlihatkan dua rangkaian listrik yang memiliki resistan
berbeda.
