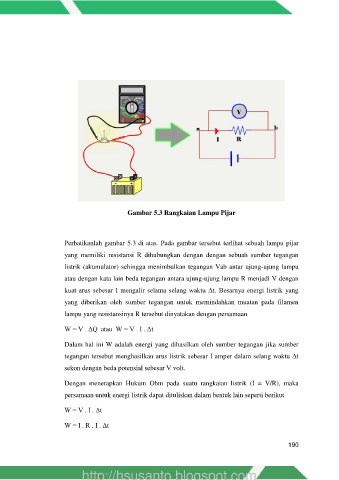

Gambar 5.3 Rangkaian Lampu Pijar

Perhatikanlah gambar 5.3 di atas. Pada gambar tersebut terlihat sebuah lampu pijar

yang memiliki resistansi R dihubungkan dengan dengan sebuah sumber tegangan

listrik (akumulator) sehingga menimbulkan tegangan Vab antar ujung-ujung lampu
atau dengan kata lain beda tegangan antara ujung-ujung lampu R menjadi V dengan

kuat arus sebesar I mengalir selama selang waktu Δt. Besarnya energi listrik yang
yang diberikan oleh sumber tegangan untuk memindahkan muatan pada filamen

lampu yang resistansinya R tersebut dinyatakan dengan persamaan

W = V . ΔQ atau W = V . I . Δt

Dalam hal ini W adalah energi yang dihasilkan oleh sumber tegangan jika sumber
tegangan tersebut menghasilkan arus listrik sebesar I amper dalam selang waktu Δt

sekon dengan beda potensial sebesar V volt.

Dengan menerapkan Hukum Ohm pada suatu rangkaian listrik (I = V/R), maka

persamaan untuk energi listrik dapat dituliskan dalam bentuk lain seperti berikut

W = V . I . Δt

W = I . R . I . Δt
