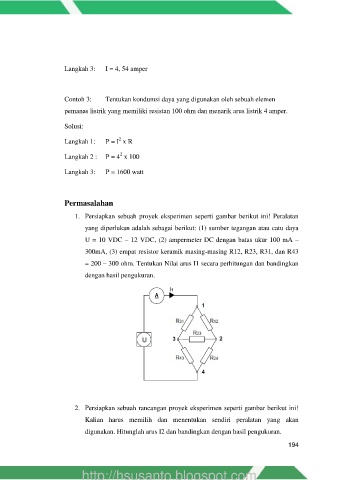

Page 219 - Dasar dan Pengukuran Listrik Semester 1

Langkah 3: I = 4, 54 amper

Contoh 3: Tentukan kondumsi daya yang digunakan oleh sebuah elemen

pemanas listrik yang memiliki resistan 100 ohm dan menarik arus listrik 4 amper.

Solusi:

2
Langkah 1: P = I x R
2
Langkah 2 : P = 4 x 100

Langkah 3: P = 1600 watt

Permasalahan
1. Persiapkan sebuah proyek eksperimen seperti gambar berikut ini! Peralatan

yang diperlukan adalah sebagai berikut: (1) sumber tegangan atau catu daya

U = 10 VDC – 12 VDC, (2) ampermeter DC dengan batas ukur 100 mA –
300mA, (3) empat resistor keramik masing-masing R12, R23, R31, dan R43

= 200 – 300 ohm. Tentukan Nilai arus I1 secara perhitungan dan bandingkan

dengan hasil pengukuran.

2. Persiapkan sebuah rancangan proyek eksperimen seperti gambar berikut ini!

Kalian harus memilih dan menentukan sendiri peralatan yang akan

digunakan. Hitunglah arus I2 dan bandingkan dengan hasil pengukuran.

194

http://hsusanto.blogspot.com
