displaydari tegangan atau arus dari meter digital berupa angka tanpa harus membaca

dariskala meter. Sakelar pemindah frekuensi pada pesawat HT juga merupakan
angka digitaldalam bentuk digital.

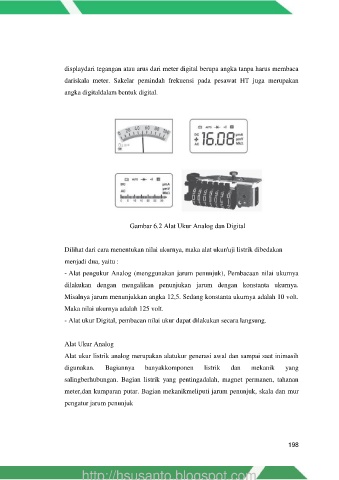

Gambar 6.2 Alat Ukur Analog dan Digital

Dilihat dari cara menentukan nilai ukurnya, maka alat ukur/uji listrik dibedakan
menjadi dua, yaitu :

- Alat pengukur Analog (menggunakan jarum penunjuk), Pembacaan nilai ukurnya

dilakukan dengan mengalikan penunjukan jarum dengan konstanta ukurnya.
Misalnya jarum menunjukkan angka 12,5. Sedang konstanta ukurnya adalah 10 volt.

Maka nilai ukurnya adalah 125 volt.
- Alat ukur Digital, pembacan nilai ukur dapat dilakukan secara langsung.

Alat Ukur Analog

Alat ukur listrik analog merupakan alatukur generasi awal dan sampai saat inimasih

digunakan. Bagiannya banyakkomponen listrik dan mekanik yang
salingberhubungan. Bagian listrik yang pentingadalah, magnet permanen, tahanan

meter,dan kumparan putar. Bagian mekanikmeliputi jarum penunjuk, skala dan mur

pengatur jarum penunjuk
