F. Kegiatan Belajar 6:

Menentukan Kondisi Operasi Pengukuran Arus dan Tegangan

Dalam melakukan kegiatan inspeksi suatu jaringan atau instalasi ketenagalistrikan

diperlukan seperangkat alat pengukur. Alat pengukur tersebut digunakan untuk
mengukur parameter-parameter jaringan, antara lain arus dan tegangan listrik, daya

aktif, daya reaktif, konsumsi energi listrik, tahanan isolasi dan tahanan pentanahan.
Kegiatan mengukur besaran-besaran listrik tersebut lazim disebut sebagai

pengukuran.

Lembar Kerja 1: Menentukan Nilai Ukur pada Skala Ukur Analog

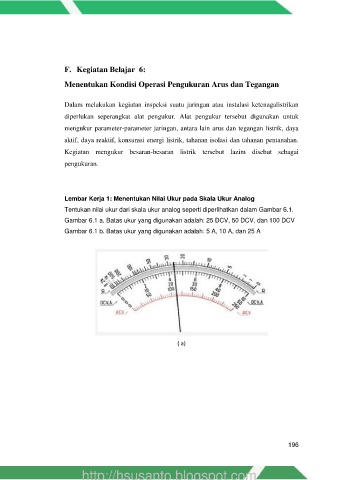

Tentukan nilai ukur dari skala ukur analog seperti diperlihatkan dalam Gambar 6.1.

Gambar 6.1 a. Batas ukur yang digunakan adalah: 25 DCV, 50 DCV, dan 100 DCV
Gambar 6.1 b. Batas ukur yang digunakan adalah: 5 A, 10 A, dan 25 A

( a)
