(b)

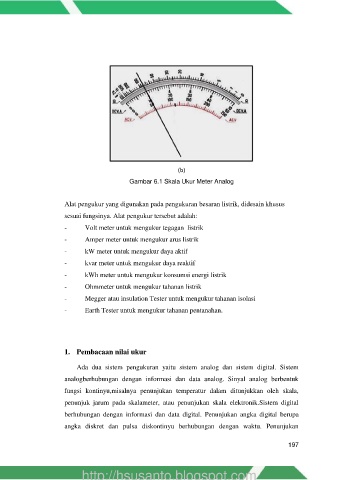

Gambar 6.1 Skala Ukur Meter Analog

Alat pengukur yang digunakan pada pengukuran besaran listrik, didesain khusus
sesuai fungsinya. Alat pengukur tersebut adalah:

- Volt meter untuk mengukur tegagan listrik

- Amper meter untuk mengukur arus listrik
- kW meter untuk mengukur daya aktif

- kvar meter untuk mengukur daya reaktif
- kWh meter untuk mengukur konsumsi energi listrik

- Ohmmeter untuk mengukur tahanan listrik

- Megger atau insulation Tester untuk mengukur tahanan isolasi
- Earth Tester untuk mengukur tahanan pentanahan.

1. Pembacaan nilai ukur

Ada dua sistem pengukuran yaitu sistem analog dan sistem digital. Sistem
analogberhubungan dengan informasi dan data analog. Sinyal analog berbentuk

fungsi kontinyu,misalnya penunjukan temperatur dalam ditunjukkan oleh skala,
penunjuk jarum pada skalameter, atau penunjukan skala elektronik.Sistem digital

berhubungan dengan informasi dan data digital. Penunjukan angka digital berupa
angka diskret dan pulsa diskontinyu berhubungan dengan waktu. Penunjukan

197
