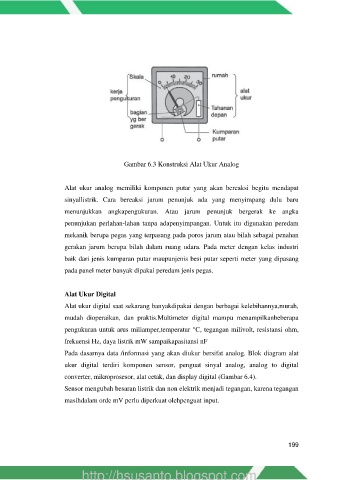

Gambar 6.3 Konstruksi Alat Ukur Analog

Alat ukur analog memiliki komponen putar yang akan bereaksi begitu mendapat

sinyallistrik. Cara bereaksi jarum penunjuk ada yang menyimpang dulu baru

menunjukkan angkapengukuran. Atau jarum penunjuk bergerak ke angka
penunjukan perlahan-lahan tanpa adapenyimpangan. Untuk itu digunakan peredam

mekanik berupa pegas yang terpasang pada poros jarum atau bilah sebagai penahan
gerakan jarum berupa bilah dalam ruang udara. Pada meter dengan kelas industri

baik dari jenis kumparan putar maupunjenis besi putar seperti meter yang dipasang
pada panel meter banyak dipakai peredam jenis pegas.

Alat Ukur Digital
Alat ukur digital saat sekarang banyakdipakai dengan berbagai kelebihannya,murah,

mudah dioperaikan, dan praktis.Multimeter digital mampu menampilkanbeberapa
pengukuran untuk arus miliamper,temperatur °C, tegangan milivolt, resistansi ohm,

frekuensi Hz, daya listrik mW sampaikapasitansi nF
Pada dasarnya data /informasi yang akan diukur bersifat analog. Blok diagram alat

ukur digital terdiri komponen sensor, penguat sinyal analog, analog to digital

converter, mikroprosesor, alat cetak, dan display digital (Gambar 6.4).
Sensor mengubah besaran listrik dan non elektrik menjadi tegangan, karena tegangan

masihdalam orde mV perlu diperkuat olehpenguat input.
