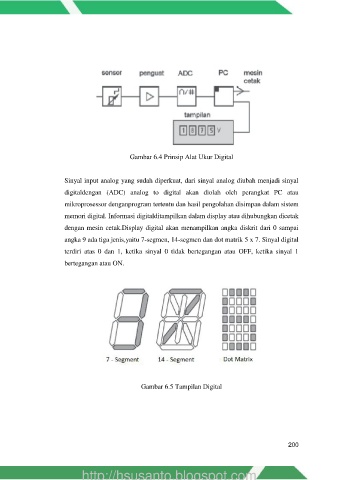

Gambar 6.4 Prinsip Alat Ukur Digital

Sinyal input analog yang sudah diperkuat, dari sinyal analog diubah menjadi sinyal
digitaldengan (ADC) analog to digital akan diolah oleh perangkat PC atau

mikroprosessor denganprogram tertentu dan hasil pengolahan disimpan dalam sistem
memori digital. Informasi digitalditampilkan dalam display atau dihubungkan dicetak

dengan mesin cetak.Display digital akan menampilkan angka diskrit dari 0 sampai

angka 9 ada tiga jenis,yaitu 7-segmen, 14-segmen dan dot matrik 5 x 7. Sinyal digital
terdiri atas 0 dan 1, ketika sinyal 0 tidak bertegangan atau OFF, ketika sinyal 1

bertegangan atau ON.
