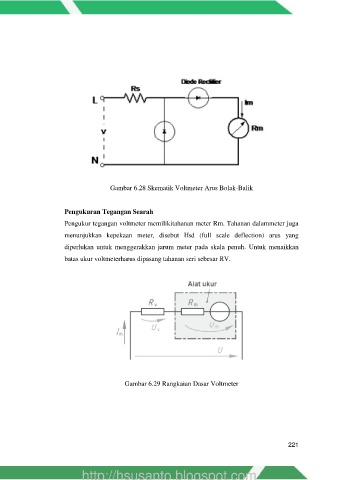

Gambar 6.28 Skematik Voltmeter Arus Bolak-Balik

Pengukuran Tegangan Searah
Pengukur tegangan voltmeter memilikitahanan meter Rm. Tahanan dalammeter juga

menunjukkan kepekaan meter, disebut Ifsd (full scale deflection) arus yang
diperlukan untuk menggerakkan jarum meter pada skala penuh. Untuk menaikkan

batas ukur voltmeterharus dipasang tahanan seri sebesar RV.

Gambar 6.29 Rangkaian Dasar Voltmeter
