Persamaan tahanan seri meter R V:

U U  U
R  V  m
V
I m I m

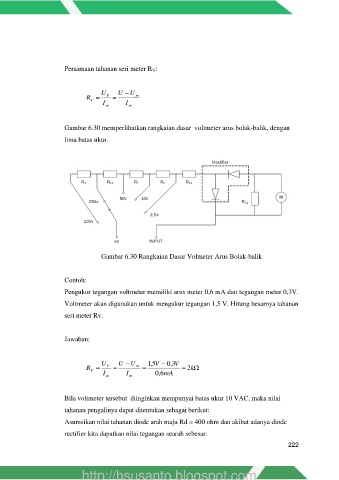

Gambar 6.30 memperlihatkan rangkaian dasar voltmeter arus bolak-balik, dengan

lima batas ukur.

Gambar 6.30 Rangkaian Dasar Volmeter Arus Bolak-balik

Contoh:

Pengukur tegangan voltmeter memiliki arus meter 0,6 mA dan tegangan meter 0,3V.

Voltmeter akan digunakan untuk mengukur tegangan 1,5 V. Hitung besarnya tahanan
seri meter Rv.

Jawaban:

U U U 5 , 1 V  3,0 V
R  V  m   k2 
V
I m I m 6 , 0 mA

Bila voltmeter tersebut diinginkan mempunyai batas ukur 10 VAC, maka nilai

tahanan pengalinya dapat ditentukan sebagai berikut:

Asumsikan nilai tahanan diode arah maju Rd = 400 ohm dan akibat adanya diode
rectifier kita dapatkan nilai tegangan searah sebesar:

222
