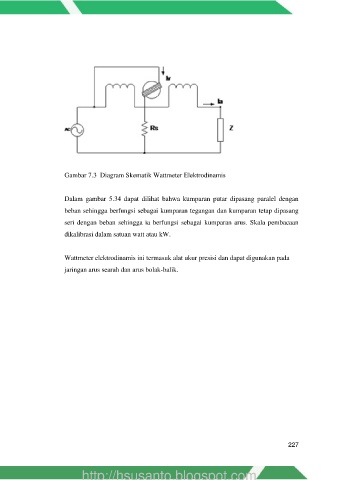

Gambar 7.3 Diagram Skematik Wattmeter Elektrodinamis

Dalam gambar 5.34 dapat dilihat bahwa kumparan putar dipasang paralel dengan
beban sehingga berfungsi sebagai kumparan tegangan dan kumparan tetap dipasang

seri dengan beban sehingga ia berfungsi sebagai kumparan arus. Skala pembacaan
dikalibrasi dalam satuan watt atau kW.

Wattmeter elektrodinamis ini termasuk alat ukur presisi dan dapat digunakan pada
jaringan arus searah dan arus bolak-balik.
