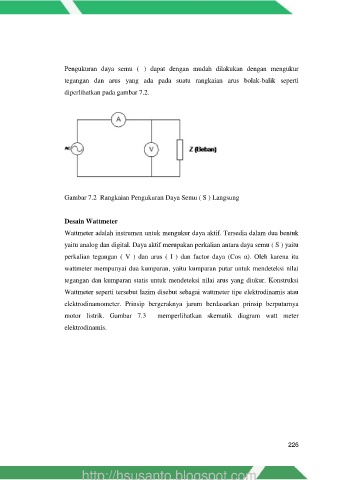

Page 251 - Dasar dan Pengukuran Listrik Semester 1

Pengukuran daya semu (Q) dapat dengan mudah dilakukan dengan mengukur

tegangan dan arus yang ada pada suatu rangkaian arus bolak-balik seperti
diperlihatkan pada gambar 7.2.

Gambar 7.2 Rangkaian Pengukuran Daya Semu ( S ) Langsung

Desain Wattmeter
Wattmeter adalah instrumen untuk mengukur daya aktif. Tersedia dalam dua bentuk

yaitu analog dan digital. Daya aktif merupakan perkalian antara daya semu ( S ) yaitu
perkalian tegangan ( V ) dan arus ( I ) dan factor daya (Cos α). Oleh karena itu

wattmeter mempunyai dua kumparan, yaitu kumparan putar untuk mendeteksi nilai
tegangan dan kumparan statis untuk mendeteksi nilai arus yang diukur. Konstruksi

Wattmeter seperti tersebut lazim disebut sebagai wattmeter tipe elektrodinamis atau

elektrodinamometer. Prinsip bergeraknya jarum berdasarkan prinsip berputarnya
motor listrik. Gambar 7.3 memperlihatkan skematik diagram watt meter

elektrodinamis.
