Page 253 - Dasar dan Pengukuran Listrik Semester 1

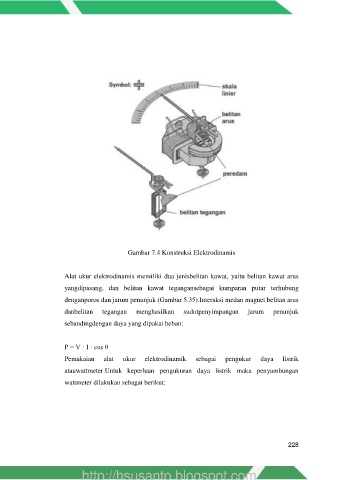

Gambar 7.4 Konstruksi Elektrodinamis

Alat ukur elektrodinamis memiliki dua jenisbelitan kawat, yaitu belitan kawat arus
yangdipasang, dan belitan kawat tegangansebagai kumparan putar terhubung

denganporos dan jarum penunjuk (Gambar 5.35).Interaksi medan magnet belitan arus
danbelitan tegangan menghasilkan sudutpenyimpangan jarum penunjuk

sebandingdengan daya yang dipakai beban:

P = V · I · cos θ

Pemakaian alat ukur elektrodinamik sebagai pengukur daya listrik
atauwattmeter.Untuk keperluan pengukuran daya listrik maka penyambungan

wattmeter dilakukan sebagai berikut:
