Page 250 - Dasar dan Pengukuran Listrik Semester 1

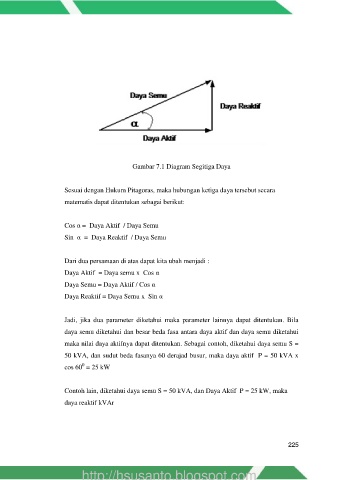

Gambar 7.1 Diagram Segitiga Daya

Sesuai dengan Hukum Pitagoras, maka hubungan ketiga daya tersebut secara
matematis dapat ditentukan sebagai berikut:

Cos α = Daya Aktif / Daya Semu

Sin α = Daya Reaktif / Daya Semu

Dari dua persamaan di atas dapat kita ubah menjadi :

Daya Aktif = Daya semu x Cos α

Daya Semu = Daya Aktif / Cos α
Daya Reaktif = Daya Semu x Sin α

Jadi, jika dua parameter diketahui maka parameter lainnya dapat ditentukan. Bila

daya semu diketahui dan besar beda fasa antara daya aktif dan daya semu diketahui
maka nilai daya aktifnya dapat ditentukan. Sebagai contoh, diketahui daya semu S =

50 kVA, dan sudut beda fasanya 60 derajad busur, maka daya aktif P = 50 kVA x
0
cos 60 = 25 kW

Contoh lain, diketahui daya semu S = 50 kVA, dan Daya Aktif P = 25 kW, maka
daya reaktif kVAr

225
