Edc = 0,45 x 10 VAC = 4,5 VDC

Rt = Edc / Im = 4,5 V / 1 mA = 4500 ohm
Jadi nilai tahanan pengali Rs adalah

Rs = Rt – Rd – Rm = 4500 – 400 – 100 = 4000 ohm.

Voltmeter adalah instrumen untuk mengukur tegangan listrik. Tersedia dalam dua
bentuk yaitu analog dan digital. Alat ukur ini mempunyai dua terminal. Untuk

keperluan pengukuran tegangan listrik maka penyambungan voltmeter dilakukan

secara parallel dengan beban yang diukurnya.

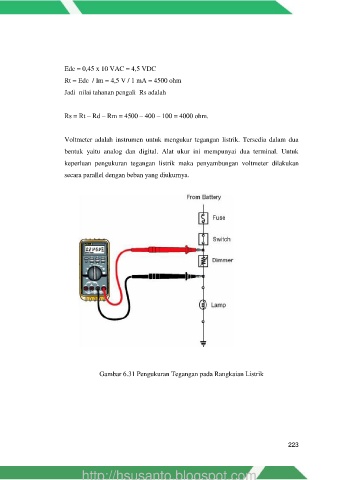

Gambar 6.31 Pengukuran Tegangan pada Rangkaian Listrik

223
