dalam dengan energi yang cukup untuk membuat layar bercahaya dalam sebuah

bintik kecil.
Selagi merambat dari sumbernya ke layar, berkas elektron lewat di antara
sepasang pelat defleksi vertikal dan sepasang pelat defleksi horisontal. Tegangan

yang dimasukkan ke pelat defleksi vertikal dapat menggerakkan berkas elektron
pada bidang vertikal sehingga bintik CRT bergerak ke atas dan ke bawah.
Tegangan yang dimasukkan ke pelat defleksi horisontal dapat menggerakkan

berkas pada bidang horisontal dan bintik CRT ini dari kiri ke kanan. Gerakan-
gerakan ini saling tidak bergantungan satu sama lain sehingga bintik CRT dapat

ditempatkan di setiap tempat pada layar dengan menghubungkan masukan
tegangan vertikal dan horisontal yang sesuai secara bersamaan.

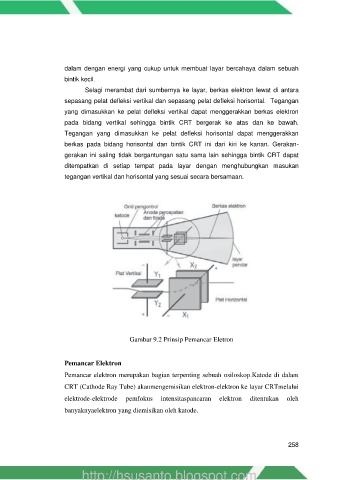

Gambar 9.2 Prinsip Pemancar Eletron

Pemancar Elektron
Pemancar elektron merupakan bagian terpenting sebuah osiloskop.Katode di dalam

CRT (Cathode Ray Tube) akanmengemisikan elektron-elektron ke layar CRTmelalui
elektrode-elektrode pemfokus intensitaspancaran elektron ditentukan oleh

banyaknyaelektron yang diemisikan oleh katode.
